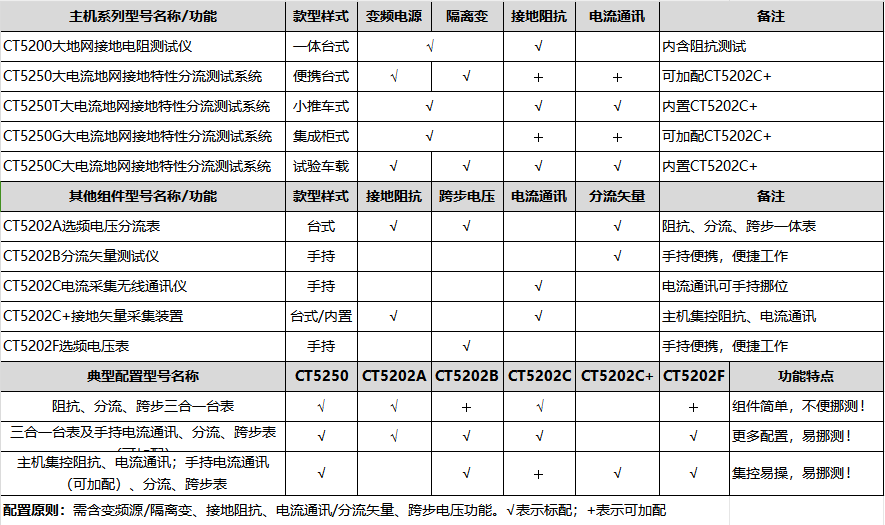

CT5250系列大电流地网接地个性分流测试系统规划配置表：

职能特点：

1.蕴含阻抗、电压、电流以及分流向量相互独立的丈量？，可实现大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩（电流极、电压极）电阻、泥土电阻率等接地参数的丈量，并且合用于其他必要丈量指定频率下的电压、电流、相位差及分流等参数的场所。

2.支持40～70Hz整数频点步进变频，45/55Hz、47/53Hz、49/51Hz等多频率变频丈量。

3.支持手动、自动操作，可实现定频陆续、恒流自动双变频模式输出，自动保留。

4.兼容直接丈量、罗氏线圈和钳形电流表三种丈量方式，无需设置系统自动鉴别判断。

5.阻抗丈量模式同时显示阻抗、电阻分量、电抗分量、角度等多参数的丈量值和建改值。

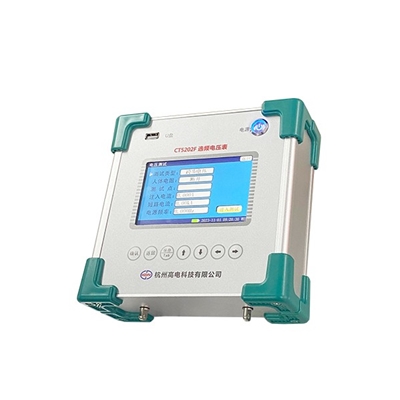

6.选频电压分流表选取阻抗、电压、电流与分流向量丈量职能为一体的集成设计，具备接地阻抗、跨步电压、分流向量等测试职能，支持GPS+北斗/无线同步方式精确丈量，测试频率自动跟踪鉴别。

7.选频电压分流表配置热敏打印机，支持内部存储和U盘数据转存。

8.搭载7寸全彩液晶触摸屏，内置锂电池，支持长功夫户表测试。

9.优于1000倍信号幅值抗滋扰能力，实时显示滋扰量大幼以及相应信噪比。

10.自动推算分流系数、分流向量和、地网现实散流向量，可自由拔取必要的有效数据参加阻抗、分流推算。

11.可装置户表放线定位系统APP，GPS自动定位，实时推算放线距离和放线夹角。

12.选取分体便携式设计，接线单一，现场移动方便。

系统重要技术指标：

1）接线方式：尺度四极法

2）工作电源: 三订互换380V或单订互换220V（接A、C端口）

3）试验频率：40～70Hz，步进1Hz，45/55Hz、55/65Hz、47/53Hz、49/51Hz自动双变频丈量

4）丈量模式：手动、自动操作，支持定频陆续、恒流变频输出模式

5）同步方式：支持GPS+北斗/无线同步方式，在地下室等GPS信号弱的场景下仍能靠得住丈量

6）传输距离：空间内无遮挡可至3公里

7）阻抗丈量领域：0～200Ω,分辨率1mΩ，正确度±（读数×1%±1mΩ）

8）最大输出功率：10kVA（支持大容量定造）

9）电压输出领域：0～800V，0～200V/50A、0～400V/25A或0～800V/12.5A，三档切换

10）电流输出领域：0～50A（输出电压及电流可凭据功率定造）

11）陆续工作功夫：满载电流15Min, 50%满载电流60Min

12）重要
；: 接地
；ぁ⑸獗ň戎澳

13）抗滋扰能力：优于1000倍信号幅值抗滋扰

14）数据存储: RS232 、U盘和内部存储（内部可存储100组丈量数据）

15）数据推算：内置阻抗建改公式，分流数据可自动推算，也可手动拔取有效数据参加推算

16）电池供电：手持表计内置锂电池供电，12V3A电源适配器

17）工作环境：温度-10℃～50℃，湿度<90%
