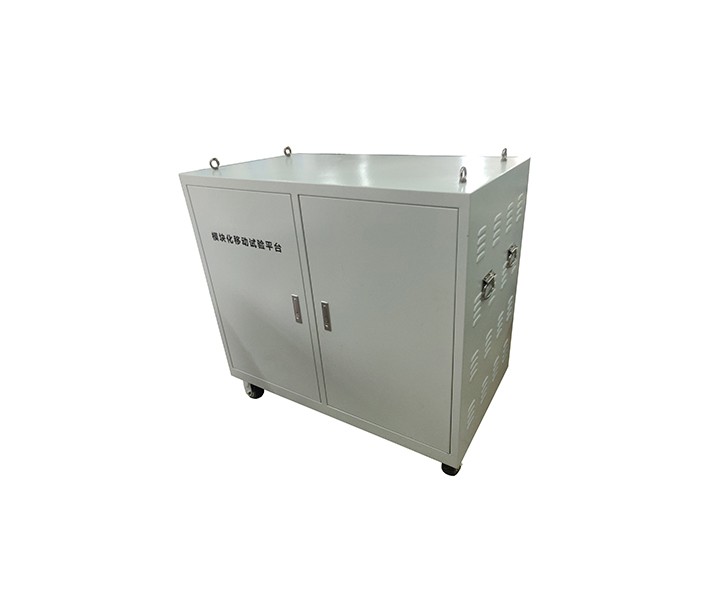

一体化机柜集成设计，前端操作，后开门接线方式，便于现场操作使用；

选取滚轮移动方式，矫捷试验接线及场地移动需要；

仪器
？榛渲，可凭据试验项目需要矫捷配置，预留选配槽位；

推算机综合节造治理，便于数据采集和保留；

选取Windows系统，兼容各类测试工具及软件；

可分体节造各操作单元，独立操作及试验；

自带58mm热敏打印机，可别离进行数据打
；

1.平台：

节造电源：AC 220V 50Hz

表形尺寸：1040mm（长）×650mm（宽）×1130mm（高）蕴含脚轮

沉量：约160kg

2.FCT-2009高压开关动个性测试仪：

测试通路：功夫断口：金属触头12路 25V，限流50mA

位移传感器：1路                           功夫测试：领域：0～20s

误    差：±0.l%读数±2个字               分 辨 率：0.1ms

行程测试：领域：0～1000mm                准 确 度：±1%读数±1个字

分 辨 率：0.1mm                           速度个性：领域：0.01～20.00m/s

准 确 度：±1%读数±1个字                分 辨 率：0.01m/s

图形显示：每路0.1ms的数值                直流电源：调整领域：15～260V

最大瞬时电流：20A                         准 确 度：±1%读数±1个字

负载变动率：≤1%                          同步触发：电压：15～260V

电    流：0.1-20A                          传 感 器：位移变动

断    口：信号跳变                        表形尺寸：4U车载箱450×190×450

仪器沉量：4U车载箱12kg (不蕴含测试线)     使用环境：环境温度：-10℃～50℃

相对湿度：≤80% RH                       工作电源：电压：AC 220V±10%

频    率：50Hz±10%                      安全机能：绝缘电阻：＞2MΩ

漏 电 流：＜3.5mA                       介电强度：AC 1500V 50Hz，1min（电源进线对机壳）

3.FHL-2120回路电阻测试仪：

工作电源：电压AC220V±10%，频率50Hz±10%    电流输出：恒流

环境温度：-20℃~50℃；                          相对湿度：≤80%

工作方式：风冷、间歇                            测试功夫：100A：5-60S；200A：5-30S；

测试领域：0-20000.0μΩ（100A）、0-10000.0μΩ（200A）

准 确 度：0.5%读数±2字；分辨率：0.1μΩ        存储数量：200条

4.FZC-3020直流电阻测试仪：

工作电源：电压AC220V±10%，频率50Hz±10%

测试电压：DC28V

电流输出：恒流10mA 、100mA、1A、5A、10A（10A机型）、20A档（20A机型）

5.FJS-6000抗滋扰精密介质损耗丈量仪

额定工作前提：环境温度：-10℃～50℃、相对湿度：<85%

输入电源： 180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

准 确 度： Cx:±（读数×1%+1pF）；tgδ:±（读数×1%+0.00040）

抗滋扰指标：变频抗滋扰，在200%滋扰下仍能达到上述正确度

电容量领域：内施高压：3pF～60000pF/10kV  60pF～1μF/0.5kV

表施高压：3pF～1.5μF/10kV   60pF～30μF/0.5kV

分 辨 率：最高0.001pF，4位有效数字

tgδ领域：不限，分辨率0.001%，电容、电赣注电阻三种试品自动鉴别

试验电流领域： 10μA～5A

内施高压：设定电压领域：0.5～10kV

最大输出电流： 200mA

起落压方式：陆续滑润调节

电压精度：±(1.0%×读数+10V)

电压分辨率：0.1V

试验频率：45、50、55、60、65Hz 单频

45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频

频率精度：±0.01Hz

表施高压：正、反接线时最大试验电流5A

CVT自激法丈量：输出电压3～50V，输出电流3～30A

                C1/C2同时丈量，高压连线可拖地

CVT变比丈量：变比丈量精度：±读数×1%        变比丈量领域：10～99999

             相位丈量精度：±0.02°            相位丈量领域：0～359.99°

w66利来压介损：支持变频和谐振电源w66利来压介损

丈量功夫：约30s，与丈量方式有关

实不断钟：实时显示功夫和日期

内部存储：仪器内部可存储100组丈量数据

U    盘：支持U盘存储

打 印 机：微型热敏打印机

推算机接口：尺度RS232接口（选配）
