1、合用于高压开关动个性，回路电阻测试。具体蕴含分应功夫、行程、速度（可选配3路测速），线圈电阻、分合操作、作为电压、机械寿命试验，直流操作电源（可选配互换电源）；

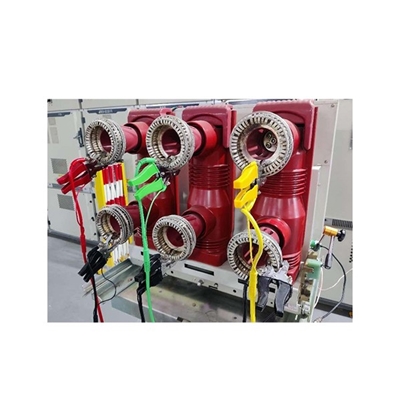

2、合用于国内表各型真空开关、油开关、SF6开关、隔脱离关、GIS组合电器的机械、电气个性测试。

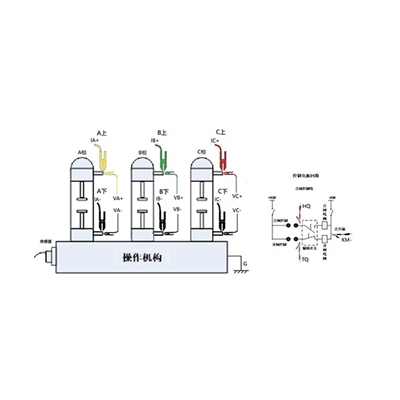

3、可测试3路金属主触头，6路辅助触头功夫速度测试，3路回路电阻测试。

4、具备1路（可选配3路）仿照量行程传感器、数字量行程传感器。

5、具备三相回路电阻测试职能。测试电流100A，可选配200A，测试功夫可自行整定，丈量过程动态提醒.

6、一次测试可显示合闸、分闸、合分、分合、分合分过程中的所有功夫，行程、速度波形以及数据报表。

7、内置大功率隔离式可调压直流电源，可选配互换电源的互换调压电源机型（AD型），可进行作为电压测试，长功夫的机械寿命测试（达一万次）以及用于电机储能。

8、仪用具备美满的机内汗青数据治理职能，开关回路测试选取统一个测试软件，具备包络线测试职能。

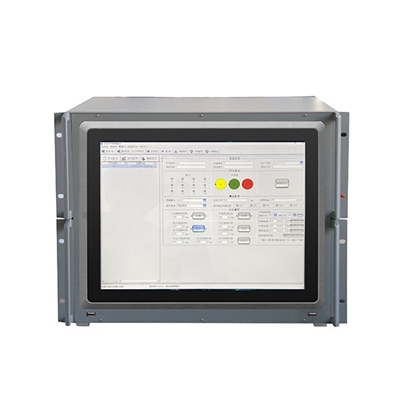

9、仪器主机单机建设15寸显示器的一体工控电脑，以提供更高效的人机交互，可单独使用，便携移动。也可选配19寸尺度机柜。

1、工作电源：电压AC220V±10%，频率50Hz±10%

2、工作前提：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。

3、尺寸沉量

主机：8U尺度机架式插箱，表形尺寸约450mm×355mm×450mm；沉量18kg。

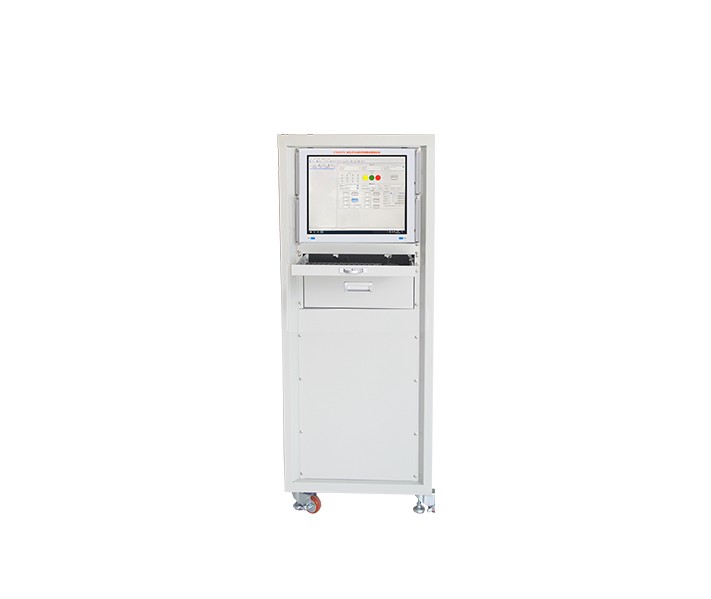

机柜（选配）：19英寸尺度机架尺寸600mm*600*1600mm；沉量：80kg

4、测试指标：

1）开关测试部份：

功夫丈量领域：1～20000ms。正确度：±（0.05%t+0.1 ms）

1～2000ms,分辨率0.1ms；

2000～20000ms,分辨率1ms

仿照传感器输入丈量领域：0～5V

仿照传感器电阻领域：200Ω～5kΩ

数字传感器接口：长线驱动器RS422接口

数字传感器丈量角度正确度：±0.1?，分辨率：0.05?

行程丈量领域取决于传感器长度。最高1000mm。最幼分辨率0.01mm

行程丈量正确度：±（0.5%L+0.2 mm）

速度丈量领域：0～20m/s，分辨率0.01m/s

直流电源输出：5～260V/20A；互换电源输出：5～260V/20A（AD型选配）

触发启动电压：≥30V

工作电源：AC 198～264V，47～63Hz

工作前提：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。

2）回路测试部份：

电流输出：恒流

工作方式：风冷、间歇

测试功夫：100A：5-60S；200A：5-30S；

测试领域：0-20000.0μΩ（100A）；0-10000.0μΩ（200A）（选配）

正确度： 0.5%读数±2字；分辨率：0.1μΩ
