7月30日我司技术人员前往荆州某用户侧配电房，针对新铺设的两条全长1.3公里10kV高压电缆进行互换耐压试验。

一、试验布景

被试品信息：

电缆型号：ZC-YJV22-8.7/15kV-3×400mm?

长度：1.3公里左右

数量：2条

投运状态：新敷设电缆（交代试验）

试验主张：验证电缆主绝缘强度及装置质量，排除潜在缺点。

试验凭据：

GB50150-2024电气装置装置工程电气设备交代试验尺度

GB/T 12706.4-2020 电缆试验尺度

二、试验设备

设备名称

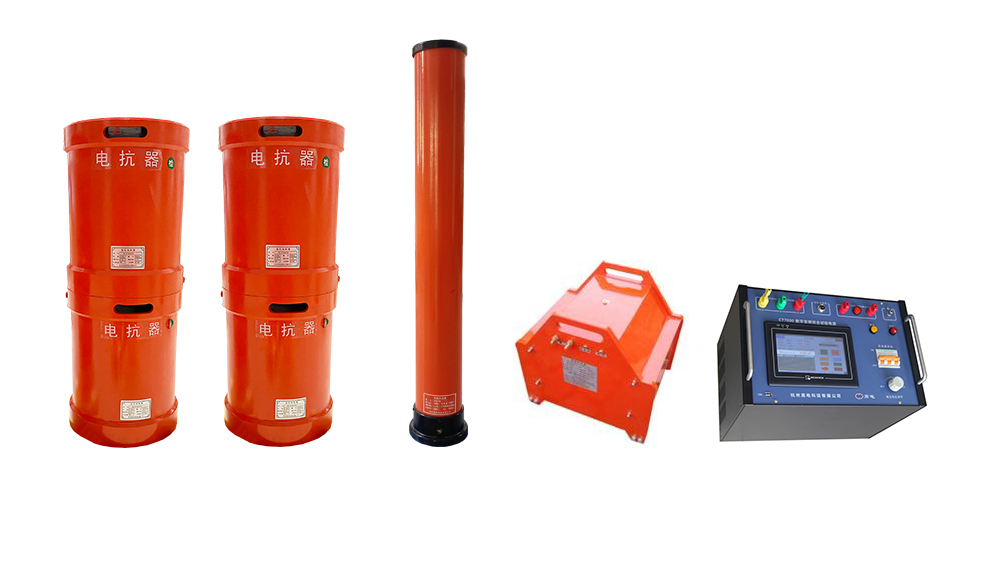

1、CTSR-135kVA/108kV变频串联谐振耐压试验装置

2、CT3505绝缘电阻测试仪

三、试验简述

做好现场安全措施，首先对被试品电缆进行各相绝缘电阻（相间及对地）数据和合格。选取CTSR-135kVA/108kV变频串联谐振耐压试验装置分相进行互换耐压试验，耐压实现后进行绝缘电阻测复测，数据合格试验顺利实现。

【CTSR-135kVA/108kV变频串联谐振耐压试验装置技术规划】

一、 被试品对象及试验要求

1、35kV/300mm2电缆1km的互换耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验功夫60min。

2、35kV GIS、开关的互换耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验功夫1min。

3、35kV/31500kVA主变的互换耐压试验，电容量≤0.012uF，试验频率45-65Hz，试验电压不超过68kV，试验功夫1min。

4、10kV/300mm2电缆2km的互换耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验功夫5min。

5、35kV 互感器的互换耐压试验，试验频率30-300Hz，试验电压不超过76kV，试验功夫1min。

6、35kV 断路器（相间）的互换耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验功夫1min。

7、10kV/10000kVA主变的互换耐压试验，电容量≤0.01uF，试验电压不超过35kV，试验功夫1min。

（二）有关资料一览表

一、 工作环境

1. 环境温度：－10⁰C –50 ⁰C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤1000米；

二、 装置重要技术参数及职能

1. 额定容量：135kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV； 54kV；108kV；

4. 额定电流： 5A；2.5A； 1.25A；

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作功夫：额定负载下允许陆续60min；过压1.1倍1分钟；

9. 温    升：额定负载下陆续运行60min后温升≤65K；

10. 品质成分：装置自身Q≥30(f=45Hz)；

11. ；ぶ澳埽 对被试品拥有过流、过压及试品闪络；(详见变频电源部门)；

12. 丈量精度：系统有效值1.5级；

三、 设备遵循尺度

GB50150－2016        《电气装置装置工程电气设备交代试验尺度》

DL/T474.4-2018       《现场绝缘试验执行导则－互换耐压试验》

DL/T596-2005        《电力设备预防性试验规程》

GB/T16927.1-2-2013   《w66利来压试验技术》

DL/T1015-2006        《现场直流和互换耐压试验电压丈量系统的使用导则》

GB/T311.1-2012        《高压输变电设备的绝缘与共同》

GB10229-1988         《电抗器》

GB1094.3-2017        《电力变压器》

GB191-2008           《包装储运图示标志》

JB/T9641-1999         《试验变压器》

IEC 60358-1990        《耦合电容器和电容分压器》

GB 4793.1-2007       《丈量、节造和尝试室用电气设备的安全要求 第1部门：通用要求》

GB_T 3859.2-2013     《半导体变流器 通用要求和电网换相变流器 第1-2部门：利用导则》

GB/T2423.8-2008    《电工电子产品根基环境试验规程》

DL/T849.6-2016      《电力设备专用测试仪器通用技术前提 第6部门：高压谐振试验装置》

五\装置容量确定

设计四节电抗器，则单节电抗器为33.75kVA/27kV/1.25A/100H，装置总容量为135kVA。

验证：1、10kV/300mm2电缆2km的互换耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验功夫5min

使用电抗器三节并联，则L=100/3=33.33H ，则：

试验频率：f=1/2τ滋LC=1/(2×3.14×√33.33×0.751×10^-6)=31.81Hz

试验电流：I=2πfCU试 =2τ琢31.81×0.751×10^-6×22×10³=3.3A

2、35kV/300mm2电缆1km的互换耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验功夫60min。

使用电抗器两节串联（互感系数1.05）两组并联，则L=100×2×1.05/2=105H ，则：

试验频率：f=1/2τ滋LC=1/(2×3.14×√105×0.1945×10^-6)=35.22Hz

试验电流：I=2πfCU试 =2τ琢35.22×0.1945×10^-6×52×10³=2.24A

装置容量定为135kVA/108kV，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

六、系统配置及其参数

1. 激励变压器JLB-7.5kVA/1.5/3/5kV/200V/400V                1台

a) 额定容量：7.5kVA；

b) 输入电压：200V/400V，单相；

c) 输出电压：1.5/3/5kV

d) 结    构：干式；

e) 沉    量：约58kg；

2. 变频电源CTSR-7.5kW/220/380V                            1台

a) 额定输出容量：7.5kW

b) 工作电源： 220/380±10%V（单/三相），工频

c) 输出电压：0 –400V，单相，

d) 额定输入电流：18.75A

e) 额定输出电流：18.75A

f) 电压分辨率： 0.01kV

g) 电压丈量精度：1.5%

h) 频率调节领域：30 – 300Hz

i) 频率调节分辨率：≤0.1Hz

j) 频率不变度：    0.1%

k) 运 行 时 间：额定容量下陆续60min

l) 额定容量下陆续运行60min元器件最高温度≤65K;

m) 噪 声 水 平：≤50dB

n) 可实现以下职能

1）变频电源的搁置为纵向和横向，出格适合现场操作及观察；

2）内表部具备特殊减震橡胶支持脚和；ぢ料，可有效减缓运输中的颠簸震荡和吊装时的冲击。保障了变频电源的持久不变性和靠得住性；

3）参数显示：触摸或表接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的指标电压)、试验频率、丈量频率、低压电压、低压电流、耐压功夫、过压；ぁ⒐鞅；ぁ⑸谅绫；ぁ⒔锥紊辜敖锥渭剖薄⒉僮髂Ｊ角谢弧⒌缛，电感，频率互换推算、参数查问等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率正确及不变性；

4）参数设置：大屏幕触摸液晶彩屏和表接鼠标直接实现各类参数的设置，可对肇始频率、终止频率、肇始电压、阶段升压和计时、丈量分压器变比、激励变变比、过压；ぁ⒐鞅；ぁ⑸谅绫；ぁ⑹匝槟Ｊ健⒌缛莸绺衅德驶セ煌扑恪⒉问柚锰嵝岩约霸值炔问猩柚没蜓≡；

5）试验模式：触摸屏和表接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提醒、电容电感频率互换推算职能等；

6）；ぶ澳芗捌湫畔⑻嵝眩壕弑父哐构贡；ぁ⒌脱构鳌⒐鞅；，以及失谐；ぁ⒘阄弧⑸谅绫；ぁ⒋刮Ｍ；⑶费贡；さ榷喑帘；ぶ澳；

7） 数据存储职能：试验了局保留（手动保留）、打印、上传、回查等

① 试验了局：手动或自动试验结束后，在试验了局界面中可显示出试验时的具体参数，当试验产生中断时，可提醒中断状态
？山问Ａ粼诖娲⑵髦，该存储器为非易失存储器，可保留50次试验纪录；

② 数据查问：可将已保留的试验了局数据显示到屏幕上，同时拥有USB接口，可将数据输出打印或利用设备所携带打印机打；（打印机属客户自选，若客户有此需要，须在合同中予以出格写明）

8）自动稳压职能：系统凭据设定的试验电压或手动升压了局，自动跟踪并维持不变的试验电压，电压不变度可达1.0%；

9）调频领域及频率分辨率均可设定：调频领域可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率凭据必要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效能与调谐精准度之间获得优化平衡；

10）频率调节分为粗和谐细调，并可自动寻找试验谐振点，保障谐振频率在整个试验过程中不产生漂移；

P）沉  量：约12kg；

3. 高压电抗器DK-33.75kVA/27kV                     4节

a) 额定容量：33.75kVA;

b) 额定电压：27kV；

c) 额定电流：1.25A；

d) 电 感 量：100H/单节；

e) 品质成分：Q≥30 (f=45Hz)；

f) 结    构：干式；

g) 沉    量：约40kg；

4. 电容分压器FRC-120kV/1000pF                      1套

a) 额定电压：120kV；

b) 高压电容量：1000pF；

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1（以铭牌为准）

e) 丈量精度：有效值1.5级;

f) 沉    量：约15kg；

七、供货清单一览表

（一）配置设备一览表
