1 试验简介

       公司技术人员应某发电厂要求
，在免拆接地刀排情况下
，针对两台220kV室内GIS开关设备
，使用自主研造的CT8009高压开关动个性测试仪
，选取双端接地测试法
，别离对两台LW24-252/T4000-50(G)型号的GIS断路器进行了个性测试
，同时也做了传统法丈量数据的对比
，试验数据高度吻合
，进一步验证了双端接地测试法的靠得住性
，同时大大提升了试验现场人员检建测试的安全性和工作效能。

                                                                                               测试现场照片

         试验前期
，已确定两台GIS断路器本体都处于停电检建状态
，同时两侧隔脱离关已断开
，接地刀闸关合（双端接地）
，母线侧带电
，线路侧停电。

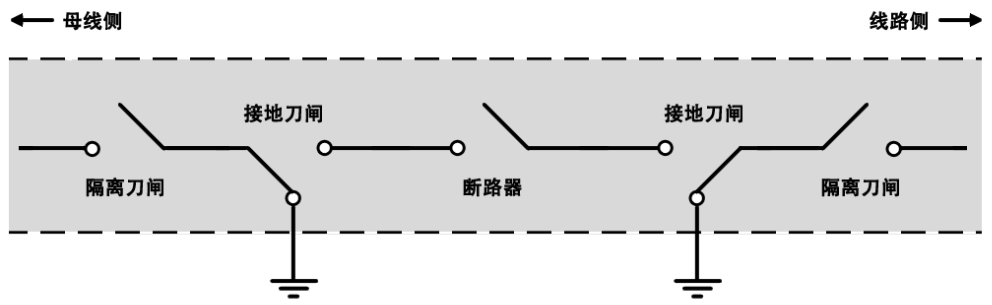

                                                                                              开关设备状态示意图

       经现场勘测
，开关设备处于发电厂某四楼室内
，地面铺设有网格型接地铜排
，设备接地回路选取较粗的铜排与之衔接
，相当于一个梦想的幼型地网。与室表的GIS开关设备接地存在差距的是
，此地网不带一点感性成分
，用高频互换信号也不会在地网回路上形成高阻抗
，会分走大部门电流信号
，即便开关主断口处于合闸状态下
，源输出的高频电流信号绝大部门还是会直接从接地刀闸的接地回路上被分流走
，经过主断口的电流就会很幼。

                                                                                          现场设备机关及地面铜排

      经技术分析
，双端接地测试中的直联法不能很好的合用于当前的现场前提
，很可能由于接地阻抗很幼
，信号分流较大
，造成测试的不不变性
，因而技术人员决定选取更高活络度的卡钳法
，选取高频测试卡钳进行高频激励信号的耦合输出
，进行阻抗变换
，信号采集端则选择相宜的罗氏线圈经积分滤波还原算法处置后
，这样就能容易、不变地进行双端接地测试断路器个性了。

设备铭牌参数：

设备重要铭牌参数

 试验设备：

试验设备清单
