咸宁长兴20kV高压电缆故障查找
颁布功夫：2024-02-02 / 浏览次数：次
试验功夫：2024年01月29日
试验地址：长兴县和平镇回车岭村S306省路旁试验内容：20kV电缆故障查找一、被测电缆机能参数：
|
电缆起点 |
3#电缆箱 |
电缆终点 |
4#电缆箱 |
|
电压等级 |
20kV |
电缆型号 |
/ |
|
电缆长度 |
实测约340米 |
|
|
试验前筹备：电缆头两端别离位于3#、4#电缆箱内，试验前已先将两端三相别离悬空，铠装、铜屏蔽仍旧接地处置 。
二、现场测试过程描述：针对电缆头两端别离进行电缆故障检测：绝缘测试、导通测试、低压脉冲波形分析、高压闪络波形分析、故障点放电监听等试验项目 。具体步骤如下：对电缆三相进行绝缘耐压试验，选取高压兆欧表进行试验，别离测得电缆A、B、C三相对主绝缘的绝缘电阻，再用万用表别离丈量电缆三相对地，相与相之间的导通情况，便于初步判断电缆故障类型 。绝缘电阻测试初测：
|
相别 |
A |
B |
C |
| 主绝缘电阻 |
大于30GΩ |
大于30GΩ |
1.7MΩ |
|
相别 |
A-地 |
B-地 |
C-地 |
A-B |
B-C |
C-A |
|
导通情况 |
不导通 |
不导通 |
不导通 |
不导通 |
不导通 |
不导通 |
凭据试验了局和景象初步判断，三相均未与大地直接导通，其中A、B相绝缘电阻均在30GΩ以上，但C相只有1.7MΩ，初步判断C相电缆存在绝缘故障 。
低压脉冲、高压闪络故障点定位：经过初测和高压闪络法定位，从波形上判断出电缆全长约340米，与现实电缆长度靠近，故障点距测试地位（4#箱）约306米，距3#箱约34米处 。

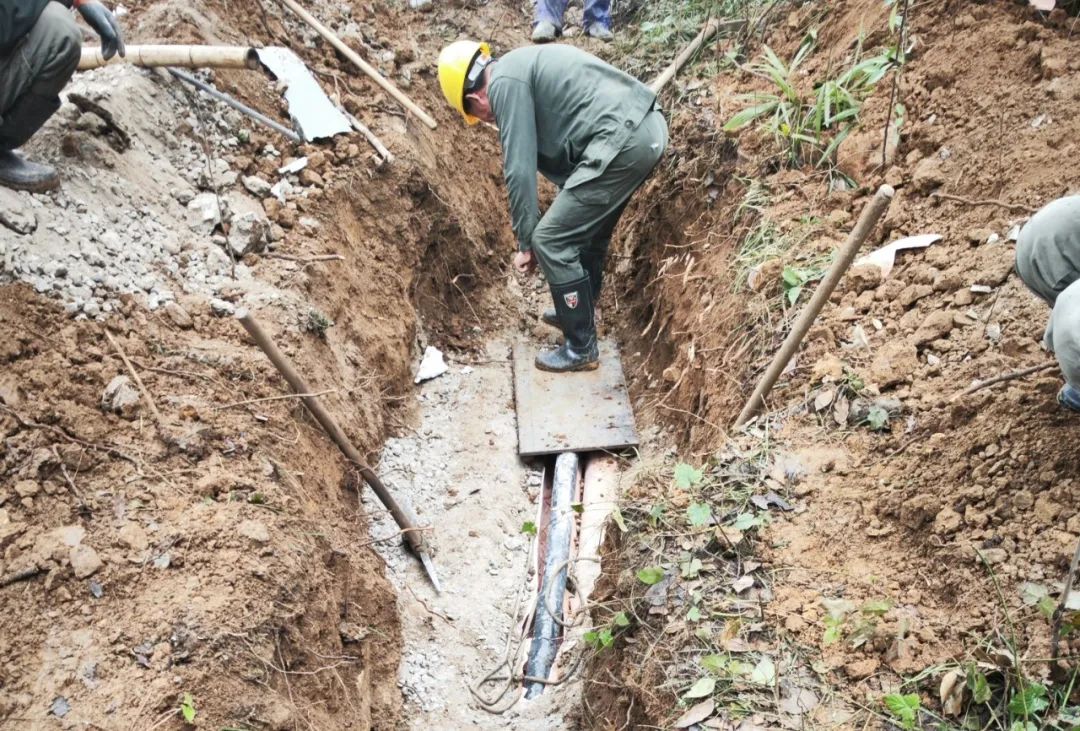

开挖验证：经开挖，确认C相电缆故障在管路内放电点的地位，绝缘层已经击穿放电 。
