2018年9月3日，我司技术人前往内蒙古1000千伏特高压成功站进行大地网接地装置个性丈量试验
。凭据DL/T 475-2017 接地装置个性参数丈量导则划定的要求并结合变电站现场地形情况和试验前提，选择电流-电压三级法夹角布线测试法丈量变电站接地网的各类个性参数，其中电流线3100m,电压2500m
。

试验详情：

1、试验环境和试验人员：

试验功夫：2018.09.03       试验气象：晴

试验人员：姚正为、黑龙江送变电有限公司有关技术试验员

2、试验凭据：

GB/T 50832-2013 《1000kV系统电气装置装置工程电气设备交代试验尺度》

DL/T 621-1997 《互换电气装置的接地》

DL/T475-2006 《接地装置个性参数丈量导则》

Q/GDW278-2009  《1000KV 变电站接地技术规范》

3、试验设备：

CT5210  大功率变频信号源

CTGL10  隔离变压器

CT5202  选频万用表

CT5202C 电流采集无线通讯仪

4、试验情况：

     凭据GB/T17949.1-2000和DL/T475-2006划定的要求并结合变电站现场地形情况和试验前提，选择电流-电压三级法夹角布线测试法丈量变电站接地网的各类个性参数，其中电流线3100m,电压线2500m.

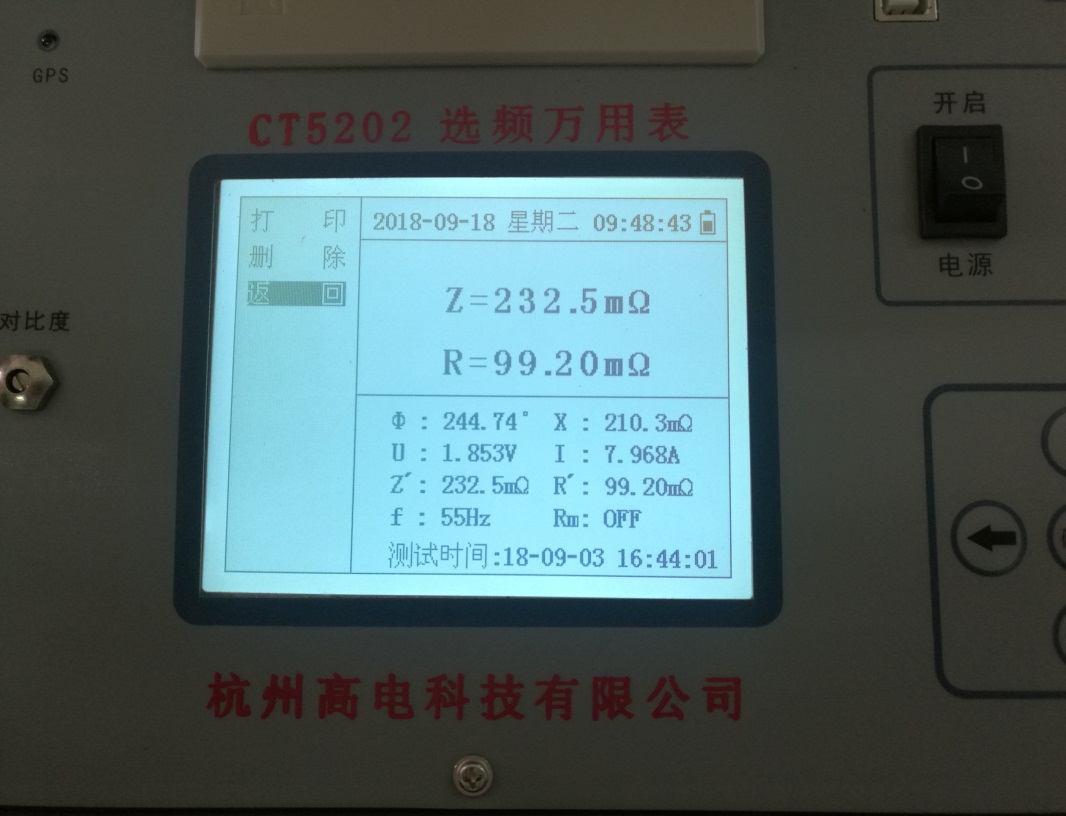

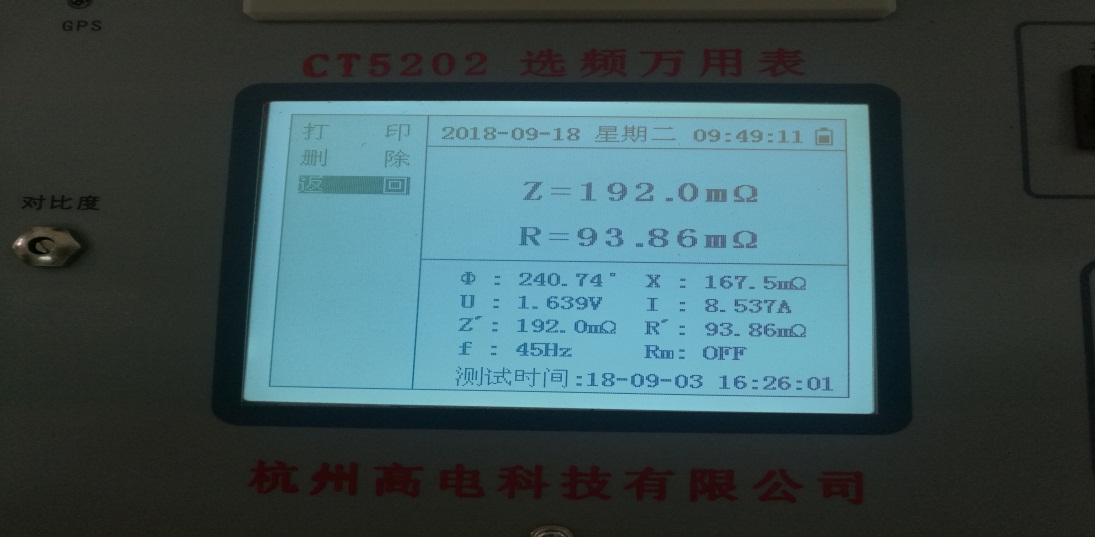

     试验使用异频法丈量变电站的接地网阻抗，试验当选取45HZ和55HZ测试，了局如下图所示：

（45Hz、55Hz、折算后）

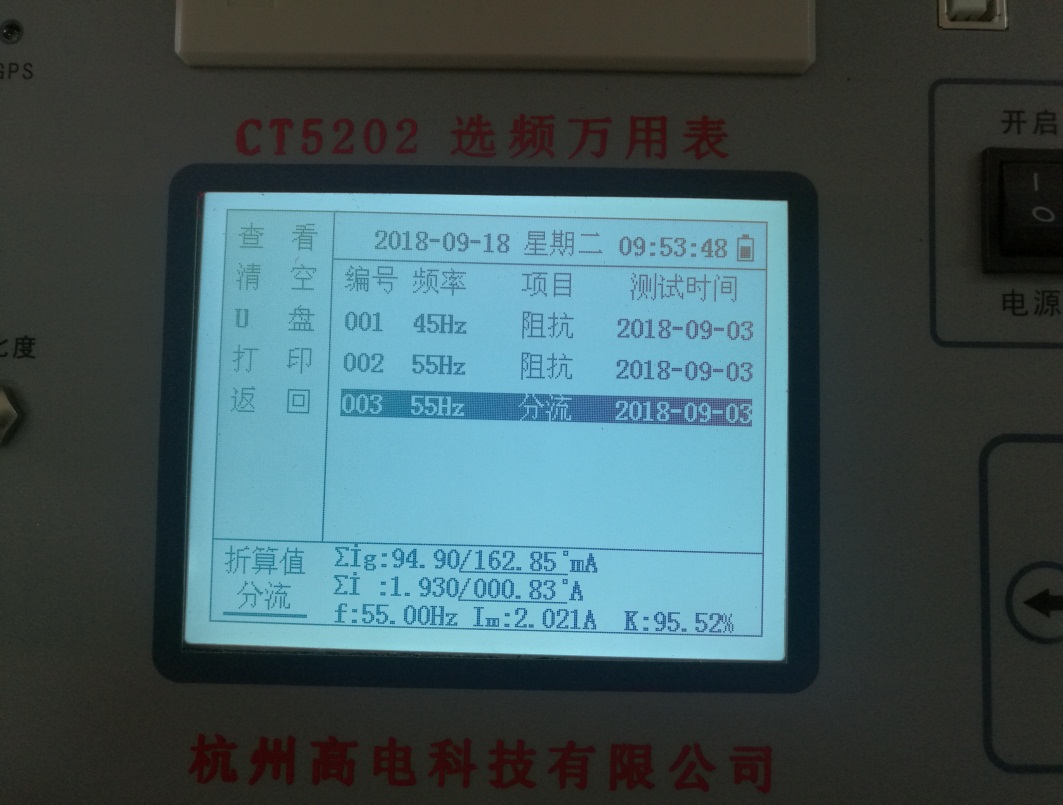

（分流向量测试数据）

5、试验结论：

（1） 成功1000kV变电站的接地阻抗值为212.2毫欧，设计值为240毫欧，幼于设计值的要求
。

（2） 分流向量的测试，切合变电站内的现实分流情况
。
