2012年5月26日，我公司技术人员在500kV汾湖变电站对主变进行终部门放电试验，现场使用我司最新款的CT6800数字部门放电测试仪，现场变压器为商丘东芝变压器有限公司出产500kV单相自耦变压器。以下纪录数据部门为B相的高压侧和中压侧进行的部门放电测试。凭据变压器的套管末屏电容量选用了4号阻抗单元（调谐电容领域400pF~1500pF~6000pF）。现场测试过程中，我们沉点观测了布景滋扰的大幼及经验数据进行对照，布景滋扰根基一样。波形及数据如下：

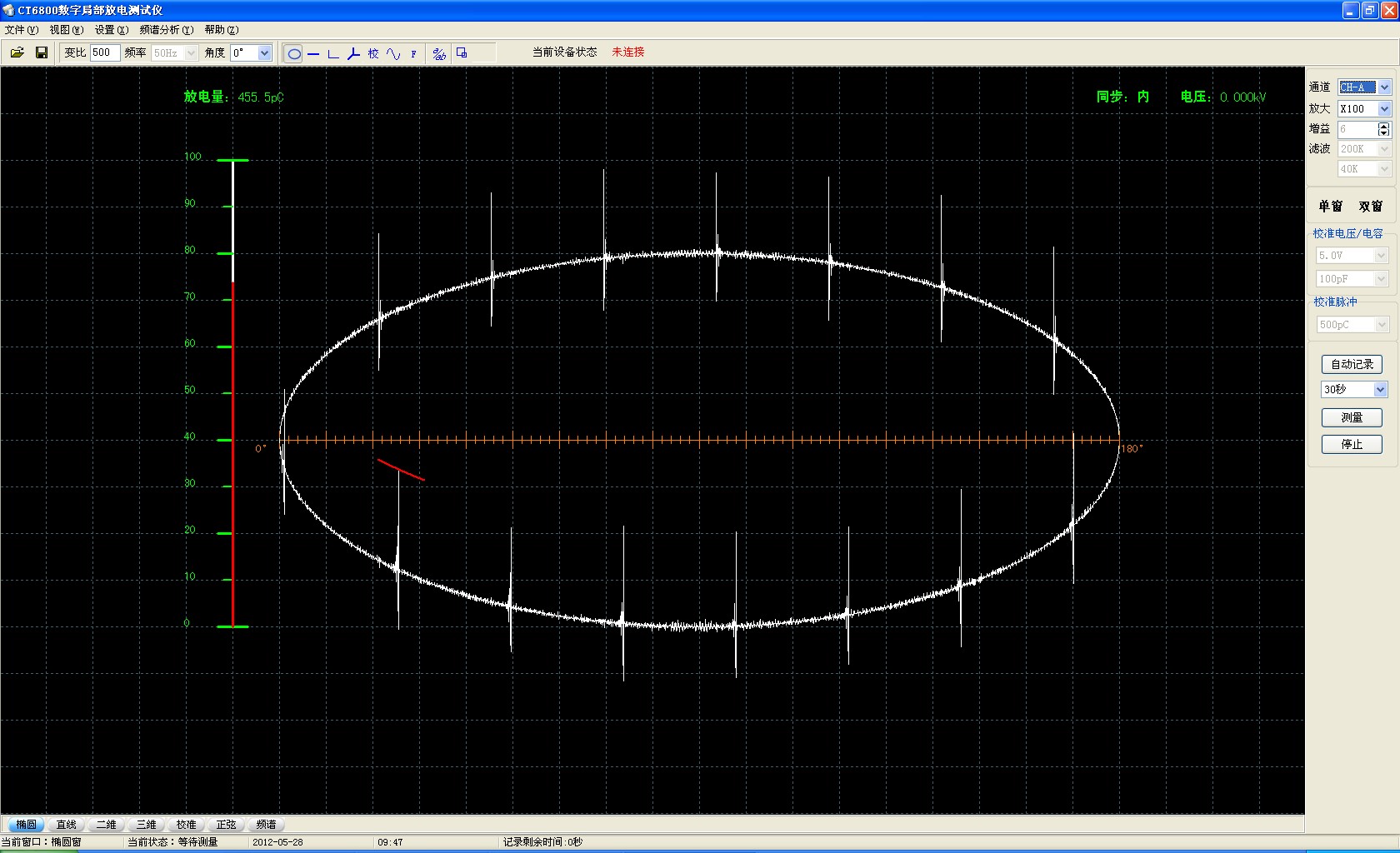

      上图中所示为用500pC方波加在高压侧，CT6800测试到的波形量，使用软件中的标尺职能观察了其中一个方波放电脉冲的放电量为455.5pC。

      上图中所示为用开窗方式观察了滋扰最大处的布景值为41.1pC，可见布景滋扰较幼。
