西门子3AT、3AQ开关的石墨镀层约24.9mm，低压测试时为不良导体，故在分合闸过程中，由石墨镀层后的金属触头部门接触或断开来判断合闸或分闸状态。而石墨镀层在分合闸过程中占用的功夫不能正确丈量出来，但在现实运行电压下，该石墨镀层为良导体，其接触或断开点才是真正的刚分刚合点。并且静触头为瓣形触指加引弧环的结构，动触头分合闸过程中因无静触头触指和中央触头导向会偏离中心线一很幼角度，通常都要碰撞到引弧环，碰撞时产生的压力又可能使石墨镀层在低电压下导通。

       本测试仪器借助专用的石墨出面测试器，电流通路与断路器的断口组成回路，电压采样分析通路并联断口两端，合闸中静触头的石墨镀层接触时由于石墨镀层不导电，电流通路是断开的，电压通路采样到的电压为电流通路空载时的电源电压约10V；其后动静触头的金属部门接触，电流通路产生恒定10A的直流电流，电压通路采样到的电压为电流的主回路接触电阻（100μΩ）压降（10mV）。据此电压突变（设定采样电压为10mV）判断触头金属部门接触，再按石墨镀层的长杜纂额定合闸速度算出合闸中石墨镀层所需功夫。从触头金属接触的合闸功夫中减去，所得即为现实合闸功夫。分闸测试道理一样。

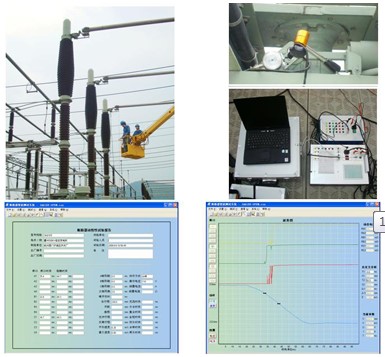

       图示为本公司技术支持人员在衢500KV开关站进行了荆门西门子高压开关厂3AQ1EE252石墨触头开关的测试，现场试验了合闸、分闸功夫、行程、速度的测试，祥见测试现场图片
